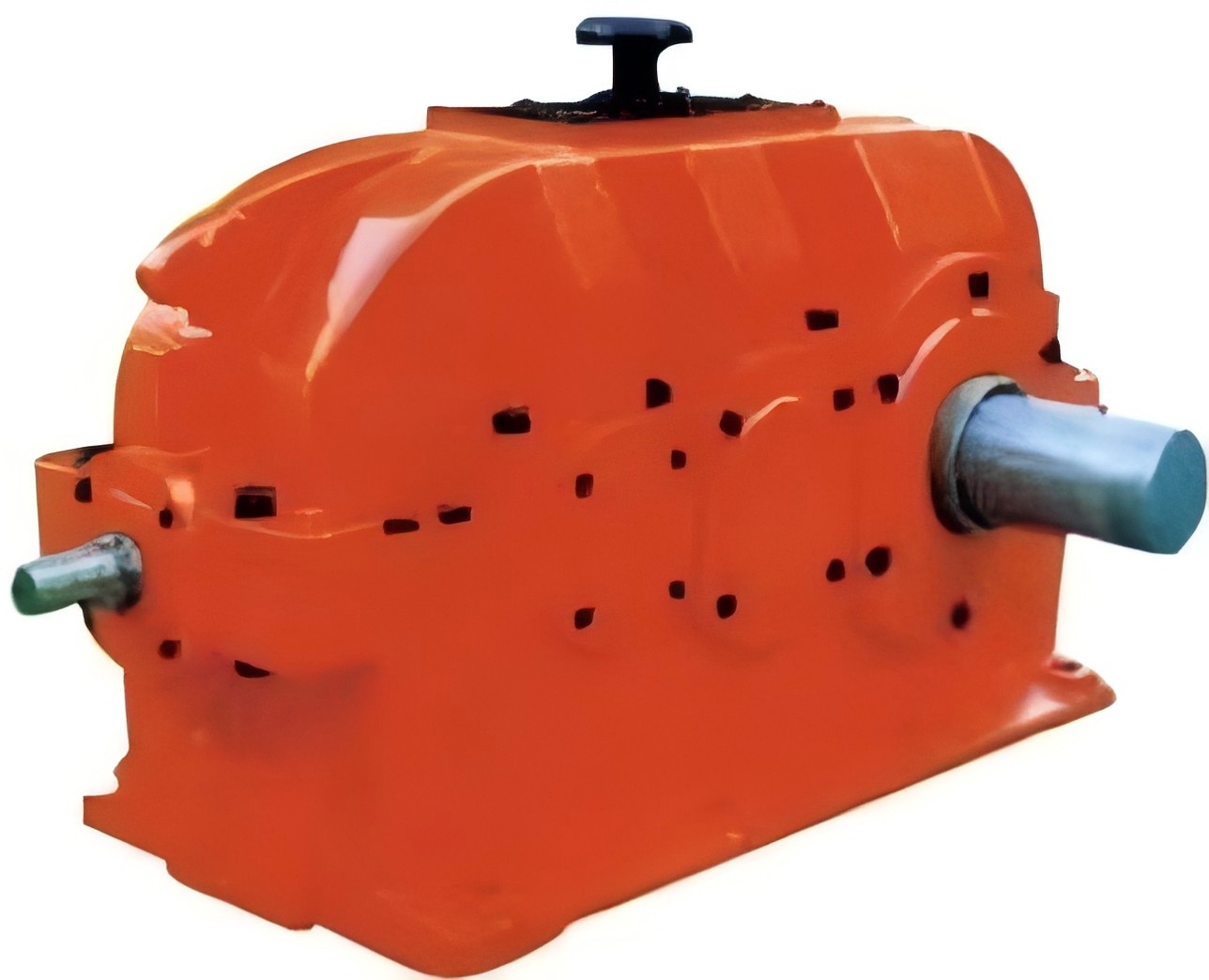

D系列圆柱齿轮减速机

减速器承载能力 Gear units loading

硬齿面圆柱齿轮减速机是按国家标准生产和设计的，其中心距，公称传动比的主要参数均优化设计，其主要零件能互换，能使交货周期缩短。本机齿轮均采用优质合金钢，经渗碳、淬火、磨齿等工艺使其达到精度高，承载能力大，效率高、寿命长、传动平稳、噪音低。一般冷却采用浸油润滑，在特殊情况下可安装风扇，冷却盘管和油泵循环冷却。本机分为平行轴式：

DBY DBYK 型减速器功率 PA

公称传动比i Ratio	公称转速Speed		名义中心距Centre height
	输入n, Input	输出n₂ Output	160	180	200	224	250	280	315	355	400	450	500	560
	r/min		公称输入功率kW Input Power
8	1500	188	81	115	145	205	320	435	610	750	1080	1680△	21004	-
	1000	125	56	86	110	155	245	325	465	560	810	1260	1700	2200
	750	94	42	55	88	125	185	250	340	465	660	950	1400	1800
10	1500	150	67	92	130	165	255	345	480	610	910	1370	1900	-
	1000	100	44	69	94	125	195	260	360	465	620	950	1270	1700
	750	75	34	46	73	105	155	210	295	380	510	710	950	1300
11.2	1500	134	59	81	115	150	235	325	450	560	840	1200	1550	-
	1000	89	40	61	84	130	175	245	340	430	630	810	1030	1380
	750	67	31	41	65	98	140	185	240	354	470	610	780	1040
12.5	1500	120	53	75	105	140	210	285	390	500	760	980	1260	1550△
	1000	80	36	56	74	105	145	215	265	380	480	660	850	1110
	750	60	27	36	56	76	110	150	190	270	365	500	640	840
14	1500	107	48	66	81	125	190	260	345	465	580	780	1000	1150△
	1000	71	31	42	54	84	110	165	205	310	415	520	680	900
	750	53	23	31	38	60	80	115	145	235	310	400	510	690

DBYK型减速器热功率 P1

环境条件Ambient conditions	空气流速Wind velocitym/s	名义中心距a
		160	180	200	224	250	280	315	355	400	450	500	560
		减速器不附加冷却装置的热功率Par kW Without auxiliary cooling Thermal capacities Pa₁KW
狭小空间内Small confined spaces	≥0.5	32	40	50	61	76	95	118	143	180	225	279	355
中、大型车间内Large halls wordshops	≥1.4	45	57	71	85	106	133	165	201	252	316	391	497
室外Inthe open	≥3.7	62	77	96	116	144	181	224	272	342	429	531	675

注：减速器附装冷却管时的热功率Pe, 可根据需要进行设计。

Note:Thermal power of reduer uith coding tube(PG2)can be designed accroding to the demand.

DCY DCYK 型减速器功率 PA

公称传动比i Ratio	公称转速 Speed		名义中心距Centre height
	输入n, Input	输出 n₂ Output	160	180	200	224	250	280	315	355	400	450	500	560	630	710	800
	r/min		公称输入功率 k W Input Power
16	1500	94	45	61	80	120	160	230	305	440	600⁴	830⁴	1350	1850⁴
	1000	63	30	43	60	85	115	170	230	330	440	630	1010	1420⁴	2200	2500⁴	2850
	750	47	24	35	45	70	85	140	185	270	360	510	830	1180	1600	2300⁴	2600
18	1500	83	42	58	75	110	150	210	290	440	560	780	1350°	1850	-	-	-
	1000	56	30	40	53	75	105	155	215	330	420	590	1000	1400	1860	2500	2850
	750	42	23	32	42	65	80	120	175	260	345	480	790	1120	1460	2180⁴	2500
20	1500	75	39	53	68	100	135	195	270	430	550	780	1320°	1800⁴	一	-	-
	1000	50	27	36	48	70	95	140	200	315	380	550	880	1240	1640°	2400⁴	2850
	750	38	20	28	38	55	75	110	160	245	310	445	700	1000	1290	1920⁴	2500
22.4	1500	67	34	50	65	94	130	175	250	400	510	730	1170	1540	-	-	-
	1000	45	23	34	48	65	90	130	185	290	360	520	780	1100	1450⁴	2120	2600
	750	33	17	25	36	49	70	95	140	220	275	400	620	880	1140	1710	2460
25	1500	60	30	44	62	83	115	160	225	350	460	650	1030	1460⁴	一	-	-
	1000	40	20	30	42	57	80	110	165	255	315	460	730	1040	1350°	2010⁴	2600
	750	30	15	23	32	43	60	85	125	195	240	350	550	780	1010	1510	2180
28	1500	54	22	37	48	75	92	140	215	320	405	590	910	1290	-
	1000	36	15	25	34	52	66	94	150	225	285	420	640	910	1190	1770	2500
	750	27	12	19	26	39	50	71	115	170	215	315	490	690	890	1330	1920
31.5	1500	48	20	33	44	69	85	120	195	290	385	550	820	1170	-	-	-
	1000	32	14	22	31	46	59	83	130	200	255	370	580	920	1070	1600	2310
	750	24	10	17	23	34	44	62	100	150	190	280	440	620	800	1200	1740
35.5	1500	42	18	30	40	62	77	110	180	260	345	500	770	1100	1430	2120	-
	1000	28	12	20	28	42	53	75	120	180	230	340	510	720	950	1410	2030
	750	21	9	15	21	31	40	56	90	135	175	250	385	540	710	1060	1540
40	1500	38	17	27	36	56	69	98	160	235	310	450	690	990	1290⁴	1920	-
	1000	25	11	18	25	41	47	67	120	160	225	330	465	660	860	1280	1850
	750	19	8.5	14	19	29	36	52	82	125	155	230	350	495	640	960	1390
45	1500	33.5	15	24	33	50	64	90	145	215	275	400	620	880	1150	1720	2100
	1000	22	10	16	22	33	42	60	95	145	180	265	455	640	840	1250	1810
	750	16.6	7.5	12	17	26	32	46	74	110	140	205	320	455	600	870	1260
50	1500	30	13	21	30	44	57	80	130	195	245	360	550	780	1030	1540⁴	2050
	1000	20	9	14	20	31	38	54	87	130	165	240	365	520	680	1020	1480
	750	15	7	11	15	23	29	41	65	99	120	180	290	410	540	780	1130

注：△需采用循环油润滑

Note:△in case of cycling oil lubrication

DCYK 型减速器热功率 PG₁

环境条件Ambient conditions	空气流速Wind velocitym/s	名义中心距a Centre height
		160	180	200	224	250	280	315	355	400	450	500	560	630	710	800
		减速器不附加冷却装置的热功率P a1kW Without auxiliary cooling Thermal capacities Pa₁KW
狭小空间内Small confined spaces	≥0.5	22	27	34	41	52	65	81	99	124	156	192	245	299	384	482
中、大型车间内Large halls wordshops	≥1.4	31	38	48	58	73	91	114	139	174	218	270	343	419	537	675
室外Inthe open	≥3.7	42	52	65	79	99	124	155	189	237	296	366	465	568	730	910

注：减速器附装冷却管时的热功率Pe, 可根据需要进行设计。

Note:Thermal power of reduer uith coding tube(PG2)can be designed accroding to the demand.
