型号分类与核心优势

F系列减速机根据输出形式、安装方式可分为四大基础型号，各型号均支持轴装式、法兰式、胀紧套连接等多种输出方案，适配不同安装场景：

基础型号 结构特点 核心优势 适用场景

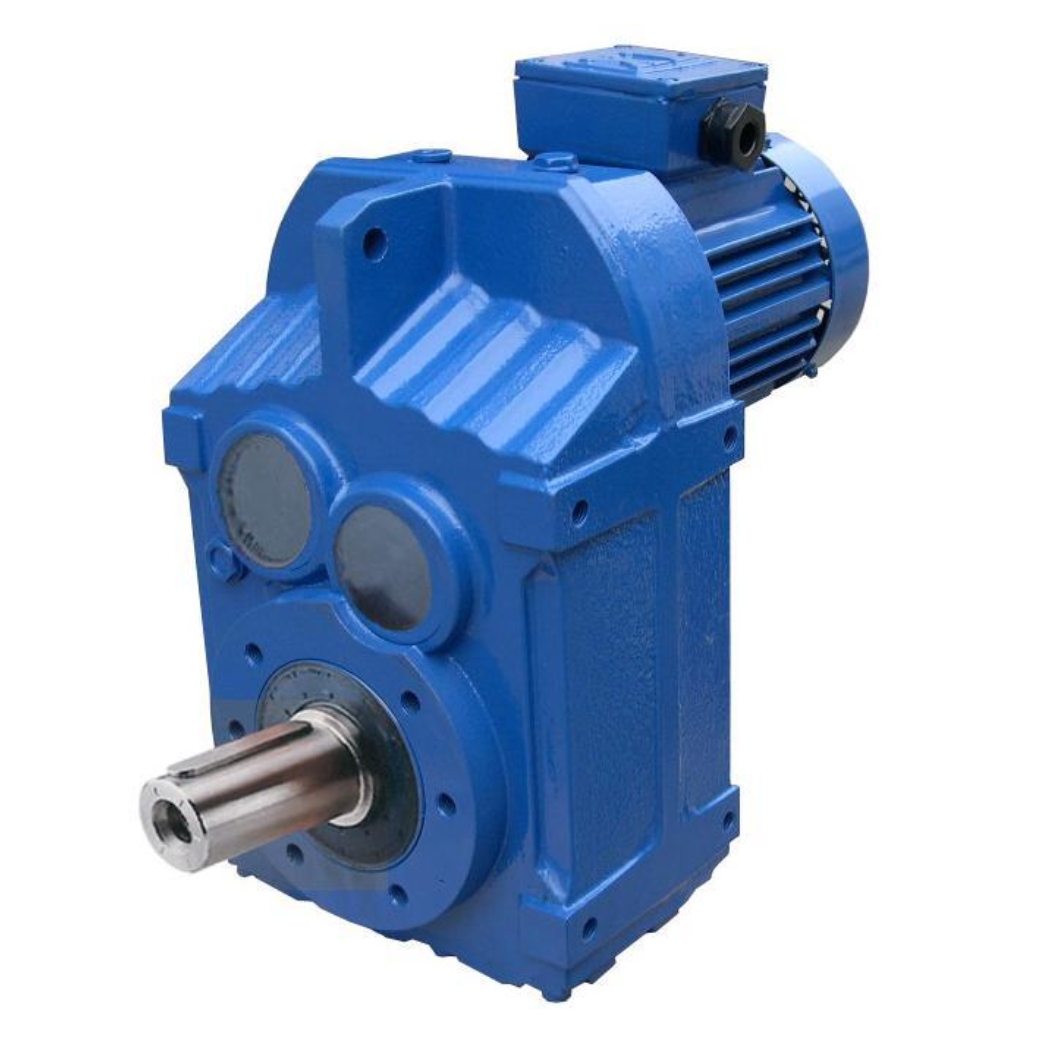

F型 实心轴输出，地脚/侧面安装 安装通用性强，输出轴刚性高，抗冲击载荷能力强 常规传动场景，如输送线、提升设备等
FF型 实心轴输出，法兰安装 安装精度高，轴向空间占用小，传动同心度好 设备集成度高、空间受限的场景
FA型 空心轴输出，轴装式安装 直接套接负载轴，无需额外联轴器，安装便捷 辊道设备、搅拌装置等直接驱动场景
FAF型 空心轴输出，法兰安装 兼具轴装便捷性与法兰安装的高稳定性 重载、高精度传动场景
FH系列 空心轴带胀紧套输出 连接无间隙，扭矩传递效率高，过载保护性强 重载、频繁正反转的传动场景

全系列技术参数参考

F系列减速机覆盖0.12kW~200kW功率区间，减速比范围4.27~22323，输出扭矩最高可达22000Nm，可满足从小型轻工设备到重型冶金机械的全场景传动需求。各机座号核心参数如下：

机座号 功率范围(kW) 输出扭矩范围(Nm) 减速比范围 径向许用载荷(N) 重量范围(kg)
F27 0.12~0.37 76~290 4.27~144 4500 13~14
F37 0.12~0.75 90~680 3.77~135 4800 19~21
F47 0.12~1.5 132~1390 4.28~170 7990 23~38
F57 0.12~2.2 177~2500 4.90~281 11500 38~63
F67 0.12~3.0 215~4000 4.66~281 13000 42~73
F77 0.12~5.5 245~6550 4.30~276 19900 57~105
F87 0.18~11 380~14100 4.93~270 28900 98~240
F97 0.37~18.5 660~23200 4.64~276 36700 170~325
F107 0.75~30 980~35500 5.27~254 61900 255~510
F127 1.5~55 1320~61600 5.31~254 90000 435~890
F157 3.0~200 4040~22000 5.25~228 120000 710~1680

注：具体参数可根据选配电机型号、定制减速比进行调整，特殊工况可提供定制化设计方案。

电机配置说明

全系支持多类型电机适配，标准配置参数如下：

  1. Y系列普通三相异步电机
    • 电压：380V/50Hz，防护等级IP54，绝缘等级F
    • 冷却方式：风扇自冷，连续工作制S1
    • 适用环境：-15℃~40℃，海拔≤1000m常规场景
  2. YEJ系列三相异步制动电机
    • 标配DC整流器，制动响应速度快，断电即锁止
    • 制动电压规格：71~100机座DC99V，112~200机座DC170V
    • 适用于需要准确定位、防止溜车的起重、升降场景
  3. YVF系列三相异步变频电机
    • 调速范围5~50Hz恒转矩输出，支持宽频调速
    • 独立风扇冷却，低速运行散热效果优异
    • 适配变频控制系统，满足调速工艺需求
  4. 特殊电机定制
    支持防爆电机、辊道电机、船用电机、多速电机等特殊配置，全系标配IEC标准法兰接口，特殊电压、频率、绝缘等级需求可提供定制服务。

安装与尺寸说明

产品安装尺寸严格遵循通用标准，支持多种安装方式适配：

  • 地脚安装、法兰安装、轴装式安装兼容，接线盒位置可根据安装空间调整为0°/90°/180°/270°
  • 直联电机、制动电机安装尺寸统一，特殊电机需配置过渡法兰
  • 输出轴尺寸、法兰开孔尺寸可根据客户设备需求定制调整
